Descripción

Parámetros técnicos

Introducción general

La máquina detectora de fallas ultrasónica de la serie YUSHI YUT adopta la curva DAC y la curva AVG, lo que significa que puede ajustar el parámetro para detectar diferentes tipos de detección en láminas de acero, piezas forjadas y otros metales. Su principio es realizar la detección de fallas mediante ultrasonidos. El detector de fallas YUSHI YUT NDT se puede aplicar en muchos campos debido a sus potentes funciones y gran calidad. En la serie YUT, YUSHI ha lanzado detectores de fallas ultrasónicos YUT-2600,YUT-2620,YUT-2800,YUT-2820.

¿Cuáles son las ventajas de la detección de fallas UT?

1.Fuerte capacidad de penetración

2.Alta sensibilidad de detección de defectos

3.Costo corto

4.Inofensivo para el cuerpo humano

¿Qué tipos de detección pueden probarse mediante detectores de defectos ultrasónicos?

1.Burbujas:La solución de acero contiene demasiado gas y el gas liberado durante la solidificación permanece en el acero; Debido a una mala desgasificación del acero disuelto, la temperatura de forjado es demasiado baja; Causado por métodos de fundición inadecuados, etc.

2.Porosidad de contracción (o contracción del tubo):La cavidad provocada por la solidificación y contracción del extremo superior o del interior del lingote de acero. Es fácil que ocurra cuando la temperatura es alta, el vertido a alta velocidad o el diseño del molde es deficiente, y cuando la porosidad de contracción es grave y tiene una longitud grande, también se llama contracción.

3.Tracoma:Mezcla de solución y material refractario. Las sustancias refractarias se mezclan con el acero disuelto y permanecen en el acero.

4.Desviación:Corrosión gruesa en la sección de acero. Cuando el acero se solidifica, se debe a la diferencia entre las piezas debido a un desequilibrio, o hay demasiadas impurezas en el metal fundido, la temperatura de fundición es demasiado alta, la velocidad es demasiado lenta o la lingotera no es adecuada.

5.Porosidad:Manifestación de la porosidad o falta de compacidad de los metales sólidos. Cuando los gases y las inclusiones en el metal se solidifican en la superficie del metal fundido, se forman huecos entre productos o espacios entre tejidos causados por la contracción del volumen o la flotación de gas, que no se llena con el metal fundido.

6.Inclusiones no metálicas:principalmente diversos óxidos u otras formas de desaparición presentes en el acero. Por la presencia de sustancias insolubles (como la disolución de ladrillos adheridos al fuego) en el proceso de fundición.

7.Manchas blancas:Tejidos rugosos que presentan microfisuras, generalmente redondeadas formando una onda ovalada de color blanco plateado. Hay una gran cantidad de hidrógeno en el acero, que no tiene tiempo de escapar durante el enfriamiento o es causado por la tensión de transición del tejido, la tensión de deformación y la tensión de enfriamiento.

8.Grietas de forja central:Microfisuras (fisuras) que se producen en el centro del acero. Deformación irrazonable o tensión interna debido a baja temperatura o calentamiento desigual, o presión de procesamiento demasiado alta.

9.Grietas de porosidad residual:Fuertes grietas en forma de cráter en el lingote, que no se eliminan por completo, provocadas por la forja.

Características del detector de fallas ultrasónico YUT

● La carcasa del instrumento, firme y duradera, está especialmente diseñada para el entorno hostil del sitio.

● 31 tuercas de cobre incrustadas en la carcasa de plástico duro

● El innovador soporte de posicionamiento giratorio es fácil de usar.

● La correa de mano se puede instalar para ambas manos para que pueda sostener la máquina con la mano izquierda o derecha.

● El anillo en forma de D del instrumento es conveniente para instalar una correa para el pecho.

● La textura corrosiva de la superficie de la carcasa es resistente a los arañazos y hermosa.

● Innovadoras baterías de litio de alta potencia de estilo portátil.

Función de pantalla completa,El área de visualización del eco puede cubrir toda la pantalla, lo que le proporciona la sensación de ventana máxima.

Pantalla de forma de onda sólida,El contraste visual de las formas de onda aumenta, por lo que es difícil que no se detecte cuando se realiza un escaneo rápido.

almacenamiento a granel,Se pueden almacenar hasta 1000 conjuntos de datos, incluidas formas de onda, curvas y parámetros (que contienen los 1000 canales tradicionales).

Medición de espesor eco-eco,Se evita la calibración cero y el espesor neto del material base se puede medir directamente a través del recubrimiento.

Hay dos interfaces de operación disponibles, es decir, chino e inglés.

Fácil de usar,el usuario puede dominar el método de operación muy rápido

¿Por qué la serie YUSHI YUT es tan única?

1. Memoria de pico de onda: las envolventes en tiempo real muestran la onda más alta de los defectos y registran el valor máximo de los defectos.

2. Ganancia automática: ajusta automáticamente la ganancia a la altura de amplitud preestablecida

3.Función alarmante: eco aferente/pérdida de eco alarmante

4.Reloj en tiempo real: registra y almacena automáticamente la fecha y hora de la forma de onda

5.Mostrar congelación: capturar datos de forma de onda y ruta de sonido en cualquier momento

6.Posicionamiento defectuoso: Visualización en tiempo real de la ruta del sonido S, horizontal X, profundidad Y y altura de la ola H.

7.Rechazo digital: 0-80%, aumento del 1%, sin afectar la linealidad y ganancia

8. Lectura de la altura de las olas: tres modos de visualización, a saber, altura relativa de las olas, diferencia de dB con respecto a la puerta y diferencia de dB con respecto a la curva DAC.

9.Comunicación de datos: comuníquese con la computadora a través del puerto RS232 para transmitir formas de onda y datos para administrar el resultado de la detección en la computadora y generar informes de detección de fallas, así como también imprimir informes.

10.2 puertas de medición independientes Monitorizar la amplitud del eco y la distancia de la trayectoria del sonido.

11. Funciones de curva perfectas DAC/AVG(YUT-2620)

Característica del modelo

	YUT-2600	YUT-2620	YUT-2800	YUT-2820
LCD TFT de color verdadero	√	√	√	√
Curva DAC	√	√	√	√
Curva AVG	×	√	×	√
Pulso ultrasónico cuadrado cambiable	×	×	√	√
Registrador de datos	√	√	√	√
Software UtView	√	√	√	√
Características y rendimiento
Función de pantalla completa	Permite que el área de visualización de ondas de eco cubra toda la pantalla para que el operador tenga la máxima vista.
Memoria masiva	Almacene hasta 1000 conjuntos de datos, incluidas formas de onda, curvas y parámetros (incluidos los 1000 canales tradicionales)
Punto de medición	Modo pico o modo frontal
Método eco-eco	No es necesario realizar una calibración cero, el espesor neto del material base se puede medir directamente a través del recubrimiento.
Memoria de cresta de onda	La envolvente en tiempo real puede mostrar la onda más alta del defecto y registrar el valor máximo del defecto para ayudar al posicionamiento exacto y la prueba rápida del flas, así como al análisis cualitativo mediante la forma de onda de la envolvente.
Ganancia automática	Ajusta automáticamente la ganancia a la altura de amplitud preestablecida.
Función de advertencia	Alarma de eco aferente/onda perdida.
Forma de onda sólida	Puede agregar el contraste visual de la forma de onda y la omisión difícilmente ocurrirá durante la prueba rápida.
Reloj en tiempo real	Registre automáticamente la fecha y hora de la forma de onda almacenada.
Congelar pantalla	Captura la forma de onda y los datos de la ruta del sonido en cualquier momento y retira la trampilla después de congelarla para medir los parámetros de la onda del eco.
Posicionamiento defectuoso	Visualización en tiempo real de la trayectoria del sonido S, la altura horizontal X, la profundidad Y y la altura de la ola H.
Cuantificar fallas	Visualización en tiempo real de la diferencia de dB y SL
Inhibición digital	0-80%, aumentando un 1%, sin afectar la linealidad y la ganancia
Persianas de medición independiente	2 puertas de medición independientes, que monitorean la amplitud del eco y la distancia de la ruta del sonido
Funciones de curva DAC/AVG	Funciones perfectas de curva DAC/AVG, las curvas cambian junto con los cambios de ganancia, ruta del sonido y desplazamiento.
Compensación de distancia	Cuando el poder de resolución en el campo cercano no se ve influenciado, sólo se transmitirá la señal remota. Compensado por su sensibilidad para mejorar significativamente el rango de prueba del dispositivo (solo YUT2620 y YUT2820)
Φ Cálculo del valor	Esta función se utiliza para calcular el equivalente de defecto (solo YUT2620 y YUT2820)
Generador de impulsos con cambiable Ancho y alcance	El voltaje del generador de impulsos se puede cambiar entre 50 V y 400 V continuamente. El ancho del El pulso se puede cambiar entre 25 ns y 1000 ns de forma continua (solo YUT2800 y YUT2820)
Mojadura	Cambiado entre 4 niveles: 33/50/100/500Ω (solo YUT2800 y YUT2820)
Filtro de señal de onda	Cambiado entre 2 niveles: 1-4MHz/0.5-15MHz. (Solo YUT2800 y YUT2820)
Frecuencia de repetición	Cambiado libremente para evitar señales irreales.
Idiomas	chino e ingles
Comunicación de datos	Comunicarse con la computadora a través de la interfaz RS232 para transferir la forma de onda y los datos para administrar los resultados de la falla en la computadora, generar los informes de prueba de fallas e imprimirlos.

product-798-429

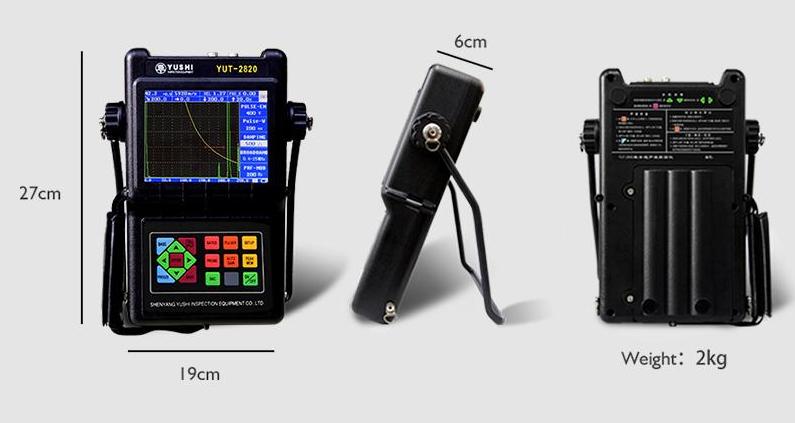

Especificaciones técnicas importantes para el detector de fallas YUT

Artículo	Índice	Artículo	Índice
Frecuencia de trabajo	(0.5-15)MHz	Sensibilidad	Mayor o igual a 55 dB (agujero de fondo plano profundo φ2)
Velocidad del sonido del material	(1000-9999)m/s	Definición	Mayor o igual a 26dB
Modo de operación	Eco de pulso, doble cristal.	Rango dinámico	Mayor o igual a 26dB
Cambio de pulso	(0-2000)mm	Nivel de ruido promedio	Menor o igual al 10%
Sonda Cero	(0.99.99)nosotros	Tiempo de trabajo de la batería	9 horas
Ganar control	({{0}})dB,(0,1,1-2,6)dB en pasos	Fuente de alimentación	12 VCC, 220 VCA
Error de linealidad vertical	Menor o igual al 5%	Dimensiones	270mm190mm60mm
Error de linealidad horizontal	Menor o igual a 0.5%	Peso	1,5 kg (sin pilas)
